在半導體制造的前道工序（FEOL）中，要(yào / yāo)對晶圓進行(háng / xíng)各種工藝處理，特别是要(yào / yāo)将晶圓加熱到一定溫度，并且有着(zhe／zhuó／zhāo／zháo)嚴格的要(yào / yāo)求，因爲溫度的均勻性對産品良率有着(zhe／zhuó／zhāo／zháo)非常重要(yào / yāo)的影響；同時半導體設備還要(yào / yāo)在真空、等離子體和化學氣體存在的環境下工作，這就要(yào / yāo)用到陶瓷加熱器（Ceramic Heater）。陶瓷加熱器是半導體薄膜沉積設備的重要(yào / yāo)零部件，應用于工藝腔體中，直接與晶圓接觸，承載并使晶圓獲得(dé / de / děi)穩定、均勻的工藝溫度及在晶圓表面上進行(háng / xíng)高精度的反應并生成薄膜。


陶瓷加熱器應用的薄膜沉積設備因爲涉及到高溫，一般采用以氮化鋁（AlN）爲主的陶瓷材料。因爲氮化鋁具有電絕緣性和優異的導熱性；此外其熱膨脹系數接近矽，且具有優異的等離子體抗性，非常适合用作半導體設備零部件。

靜電卡盤（ESC）主要(yào / yāo)應用于刻蝕設備，以氧化鋁（Al2O3）爲主。由于靜電卡盤本身也含加熱器，以幹法刻蝕爲例，其需要(yào / yāo)将晶圓控制在 -70℃~100℃ 範圍内的某一特定溫度下以維持某種刻蝕特性，因此需要(yào / yāo)通過靜電卡盤對晶圓進行(háng / xíng)加熱或散熱從而對晶圓溫度進行(háng / xíng)精準控制。再有爲保證晶圓表面的均熱性，靜電卡盤往往需要(yào / yāo)通過增加溫控區的方式，對每一溫控區進行(háng / xíng)單獨溫度控制，提高工藝良率。當然随着(zhe／zhuó／zhāo／zháo)工藝的發(fā／fà)展，傳統陶瓷加熱器與靜電卡盤的區分開始變得(dé / de / děi)模糊，某些陶瓷加熱器就具備高溫加熱和靜電吸附的雙重功能。

加熱器基本構造

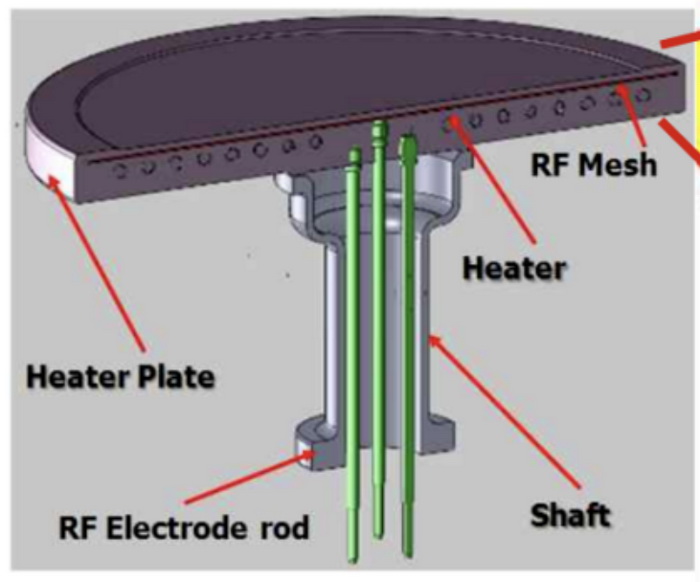

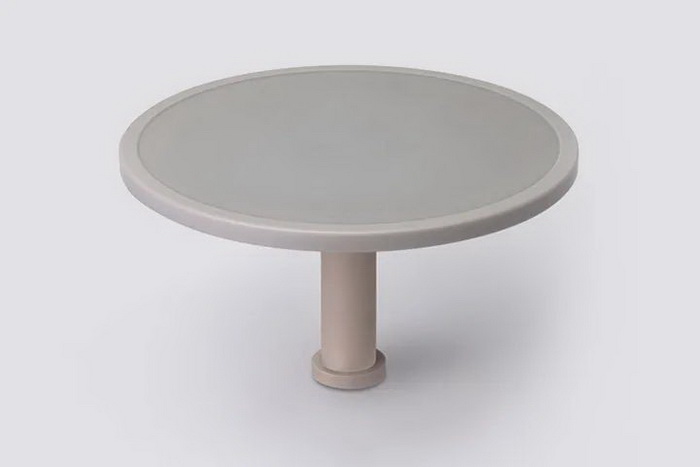

陶瓷加熱器包括承載晶圓的陶瓷基座，以及背面對其提供支承圓筒狀的支持體。在陶瓷基座的内部或表面，除了設置有用于加熱的電阻元件（加熱層），還有射頻電極（射頻層）。爲了能夠實現快速的升溫和降溫，陶瓷基座的厚度要(yào / yāo)薄，但過薄也會使得(dé / de / děi)剛性下降。加熱器的支持體一般采用與基座熱膨脹系數相近的材質，因此支持體往往也是氮化鋁材質。加熱器采用軸（Shaft）接合底部的獨特結構，能保護端子和導線不受等離子體以及腐蝕性化學氣體的影響。支持體内設有熱傳導氣體進出管道，保證加熱器溫度均勻。基座與支持體之間用接合層進行(háng / xíng)化學接合。

在加熱器基座内，埋設有電阻加熱元件。它是通過采用導體漿料（鎢、钼或钽）的絲網印刷法來形成漩渦形或同心圓形狀電路圖案，當然也可使用金屬線、金屬網、金屬箔等。在使用絲網印刷法時，準備相同形狀的兩個陶瓷闆，在其中一方表面塗布導體漿料。然後，對其進行(háng / xíng)燒結形成電阻發(fā／fà)熱體，将另一方陶瓷闆夾着(zhe／zhuó／zhāo／zháo)該電阻發(fā／fà)熱體進行(háng / xíng)重合，由此制作埋設在基座内的電阻元件。

加熱器基本性能

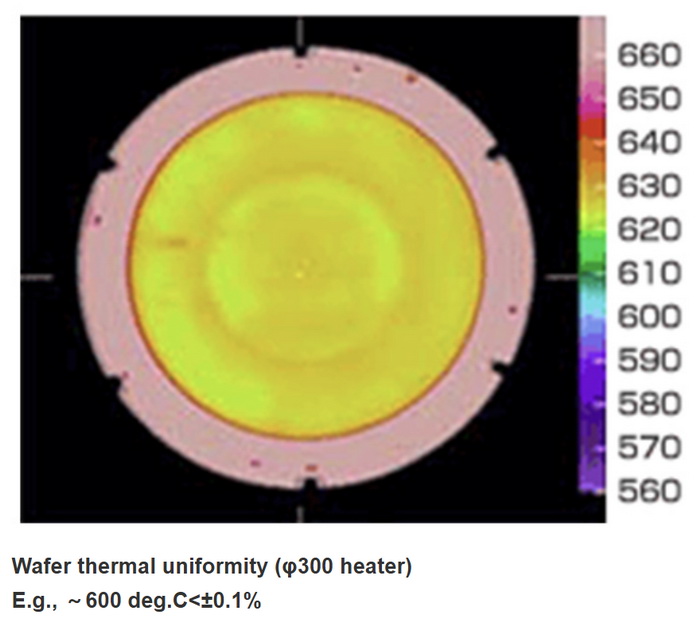

在使用等離子體增強化學氣相沉積（PECVD）設備制備薄膜時，成膜均勻性和膜厚的主要(yào / yāo)影響因素是等離子體特性和工藝溫度。首先，等離子體的密度和分布直接影響薄膜的均勻性和沉積速率。均勻分布的等離子體可以确保活性氣體在襯底表面充分反應，從而形成均勻的薄膜‌。而等離子體能否均勻分布與嵌入加熱器中的射頻網（RF Mesh）密切相關。其次，特定的工藝溫度保證出色的熱均勻性。陶瓷加熱器确保晶圓表面溫度在±1.0% 以内波動。比如日本礙子（NGK insulator） 生産的加熱器溫度波動小于 0.1%，屬于優異指标。

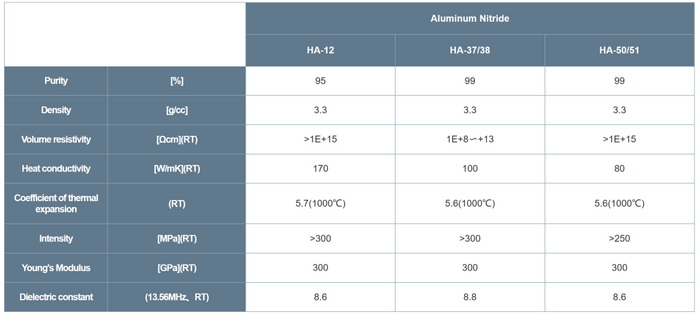

制造陶瓷加熱器時，對氮化鋁材料的純度也有要(yào / yāo)求。成分上的略微變化在一些條件下将會改變加熱器的顔色，也可能改變加熱器的電學性質，當然與之耦合的等離子體也會改變特性。除此之外，氮化鋁材料的密度、熱導率和體電阻率都會影響加熱器性能。


有文獻指出，500℃ 下加熱器的體電阻率至少需要(yào / yāo)在 5.0E+9 至 1.0E+10 Ω·cm的範圍内，并且 600℃~700℃ 下的體電阻率至少需要(yào / yāo)在 1.0E+8 至 1.0E+9 Ω·cm 的範圍内。典型的氮化鋁陶瓷加熱器的體電阻率從 500℃ 開始往往會快速下降，從而導緻漏電現象。

根據市場研究機構報告，2022 年全球半導體用氮化鋁陶瓷加熱器市場規模爲 3300 萬美元，預計到 2031 年市場規模将達到 7852.9 萬美元，預測期間的複合年增長率爲 10%。半導體用氮化鋁陶瓷加熱器生産商主要(yào / yāo)包括 NGK insulator、MiCo Ceramics、Boboo Hi-Tech、AMAT、Sumitomo Electric、CoorsTek、Semixicon LLC等。2023年，全球前五大廠商占有大約 91.0% 的市場份額。就産品類型而言，目前 8 英寸是最主要(yào / yāo)的細分産品，占據大約 45.9% 的份額。就産品應用而言，目前化學氣相沉積設備是最主要(yào / yāo)的需求來源，占據大約 73.7% 的份額。
